Noark Ex9BL20J B10 A 30mA /117471/ jednomodulový proudový chránič s nadproudovou ochranou 1P/N Icn=6kA, 1+Npól, char. B, In=10A, Idn=30mA, typ A

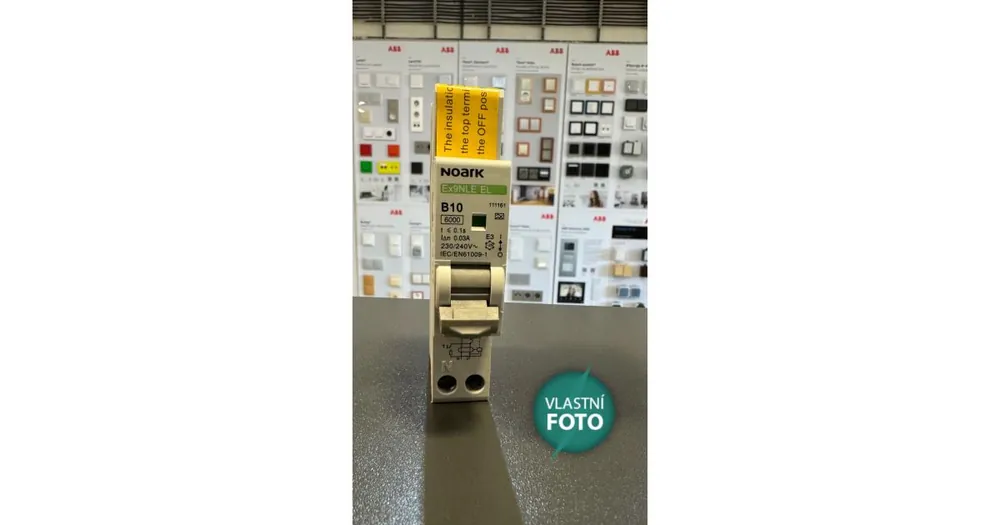

Foto ilustrační

Proudové chrániče s nadproudovou ochranou Ex9BL20J jsou vhodné pro domovní aplikace.

Díky šířce pouze jednoho modulu (18 mm) nabízí prostorově úsporné řešení ve srovnání se standardní dvoumodulovou verzí. Jejich konstrukce je založena na kombinaci proudového chrániče s permanentním magnetem a jističe s tepelnou a elektromagnetickou spouští.

Výhodou této technologie je napěťová nezávislost vybavovací funkce. Nenulové napětí je potřeba pouze pro funkci obvodu testovacího tlačítka T během testu chrániče. Magnetické proudové chrániče by měly být pravidelně testovány, testovací periodu mohou upravovat lokální zákony a předpisy.

Doporučená testovací doba je 6 měsíců v normálním prostředí a každý měsíc v náročném prostředí.



Parametry:

Počet pólů (celkem): 2

Počet jištěných pólů: 1

Dimenzované napětí: 230-240V

Dimenzovaný proud: 10 A

Jmenovitý reziduální proud: 0,03A

Typ Svodového proudu: A

Třída omezení energie: 3

Dimenzovaná spínací schopnost dle EN 60898: 6kA

Frekvence: 50/60 Hz

Vypínací charakteristika: B

Společně spínavý neutrální vodič: Ano

Kategorie přepětí: 3

Stupeň znečištění: 2

Šířka v počtech modulů: 1

Montážní hloubka: 77mm

Vhodné pro instalaci pod omítku: Ano

Krytí (IP): IP20

Přepěťová proudová kapacita [kA] 0.25

Druh napětí: AC

Vypínací verze Anti Nuisance Ne

Max. ztrátový výkon [W] 2.57
